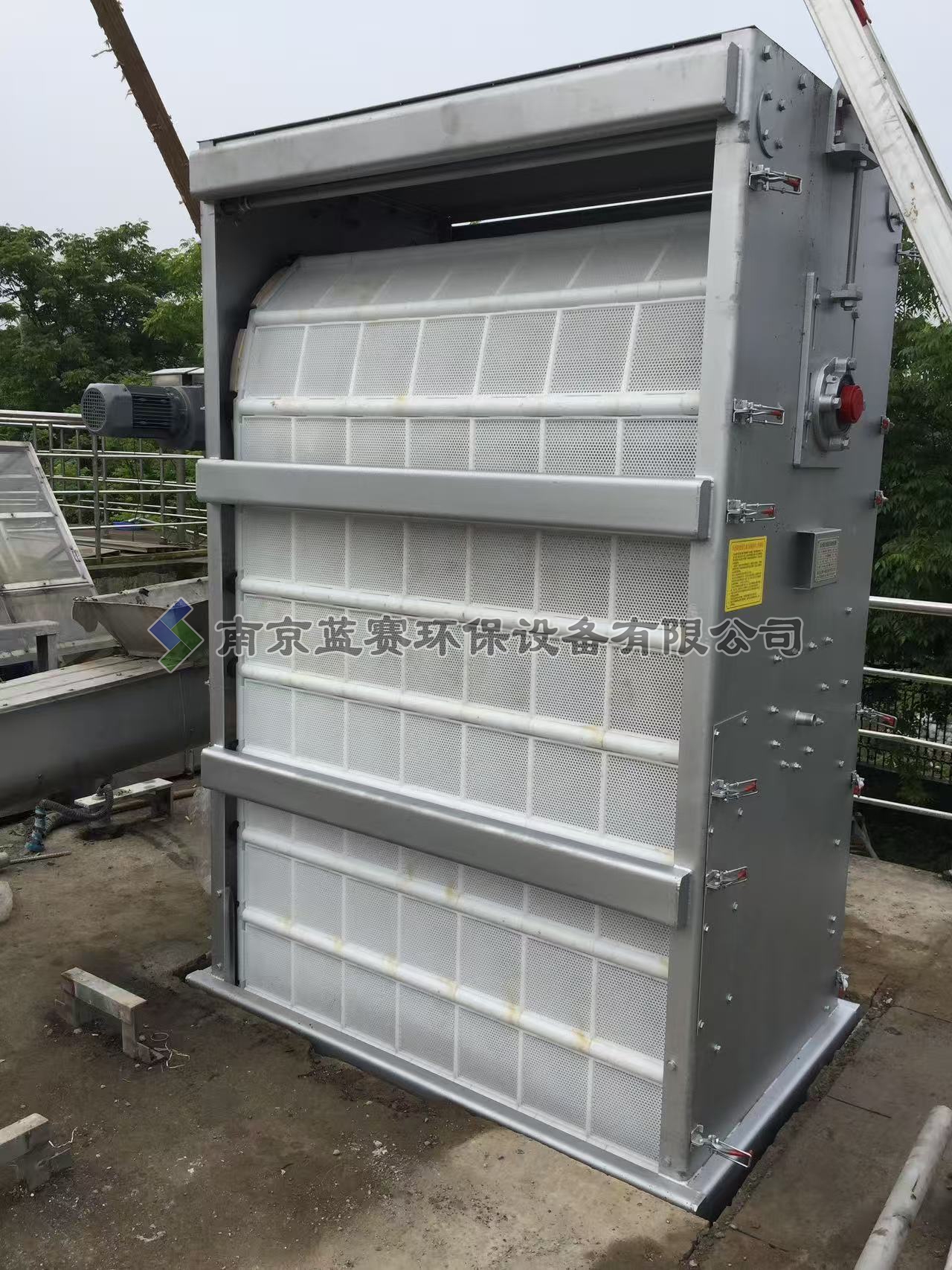

内进流网板细格栅的选型是确保污水处理系统高效稳定运行的关键环节，需综合考虑以下核心要素：
1. 核心参数确定
* 栅隙选择 (b)： 这是首要因素，直接影响拦截精度。需根据后续处理单元(如曝气生物滤池、膜生物反应器MBR)要求确定。常见细格栅栅隙范围为1-6mm(如MBR通常要求≤2mm)。栅隙越小，截留效率越高，但水头损失和清渣频率也增加。
* 设计流量 (Q)： 包括平均流量、峰值流量。设备处理能力必须满足峰值流量要求，过栅流速宜控制在0.8-1.2m/s(不超过1.2m/s)，过低易沉积，过高可能冲过栅渣或损坏栅网。
* 水头损失 (Δh)： 计算或根据经验预估，确保在允许范围内(通常单台≤0.3m)。栅隙小、流量大、栅渣多均会增加水头损失。
2. 设备结构特性
* 材质选择：
* 栅网/齿耙： 主流为304不锈钢，耐腐蚀性好；水质腐蚀性强(如含盐、氯离子高)或要求更高寿命时选用316L不锈钢。
* 框架/渠道： 碳钢防腐(环氧煤沥青、聚氨酯等)或304不锈钢。
* 栅网结构： 内进流式核心为两侧网板(栅网)形成的V型过滤面。需关注网板强度、开孔形式(孔板或缝条)、支撑结构合理性，确保在大压差下不变形。
* 齿耙系统： 清渣关键部件。需关注齿耙强度、与栅网的啮合精度、驱动方式(通常为回转式)、提升链条/钢丝绳的材质和防护(耐腐蚀、耐磨)。双耙设计可提高清渣效率。
3. 运行与控制
* 驱动功率： 根据设备宽度、栅渣量、提升高度计算，确保足够扭矩克服大负载。
* 控制方式：
* 定时控制： 设定固定时间间隔运行。
* 液位差控制： 前后液位差达到设定值(如0.1-0.2m)启动，节能高效。
* 手动控制： 检修调试用。通常推荐液位差为主，定时为辅。
* 冲洗系统： 高压冲洗水(0.4-0.6MPa)对有效去除栅网及齿耙上粘附性栅渣至关重要，需确保水源压力和喷头布置合理。
4. 安装与环境
* 渠道尺寸： 根据设备宽度(B)和厚度确定土建渠道宽度和深度，确保水流顺畅，预留安装检修空间。
* 安装角度： 通常垂直安装(90°)，特殊需求可小角度倾斜(75°-90°)。
* 环境条件： 考虑温度、湿度、防爆(如有)等要求，选择合适防护等级的电机和电控箱。
5. 安全与冗余
* 过载保护： 驱动装置必须配备可靠的机械(剪切销)或电气(过电流)过载保护。
* 备用考虑： 大型或关键污水处理厂，重要工位宜考虑“一用一备”或预留安装位置。
选型流程总结： 明确栅隙→确定设计流量(峰值)→计算/校核过栅流速→预估水头损失→初选设备宽度→根据水质选材质→确定齿耙、驱动、冲洗配置→选择控制方式→校核功率→确认土建接口→考虑备用和安全措施。
精准选型需依赖详细设计参数并与可靠供应商技术沟通，确保设备性能与工况匹配。
