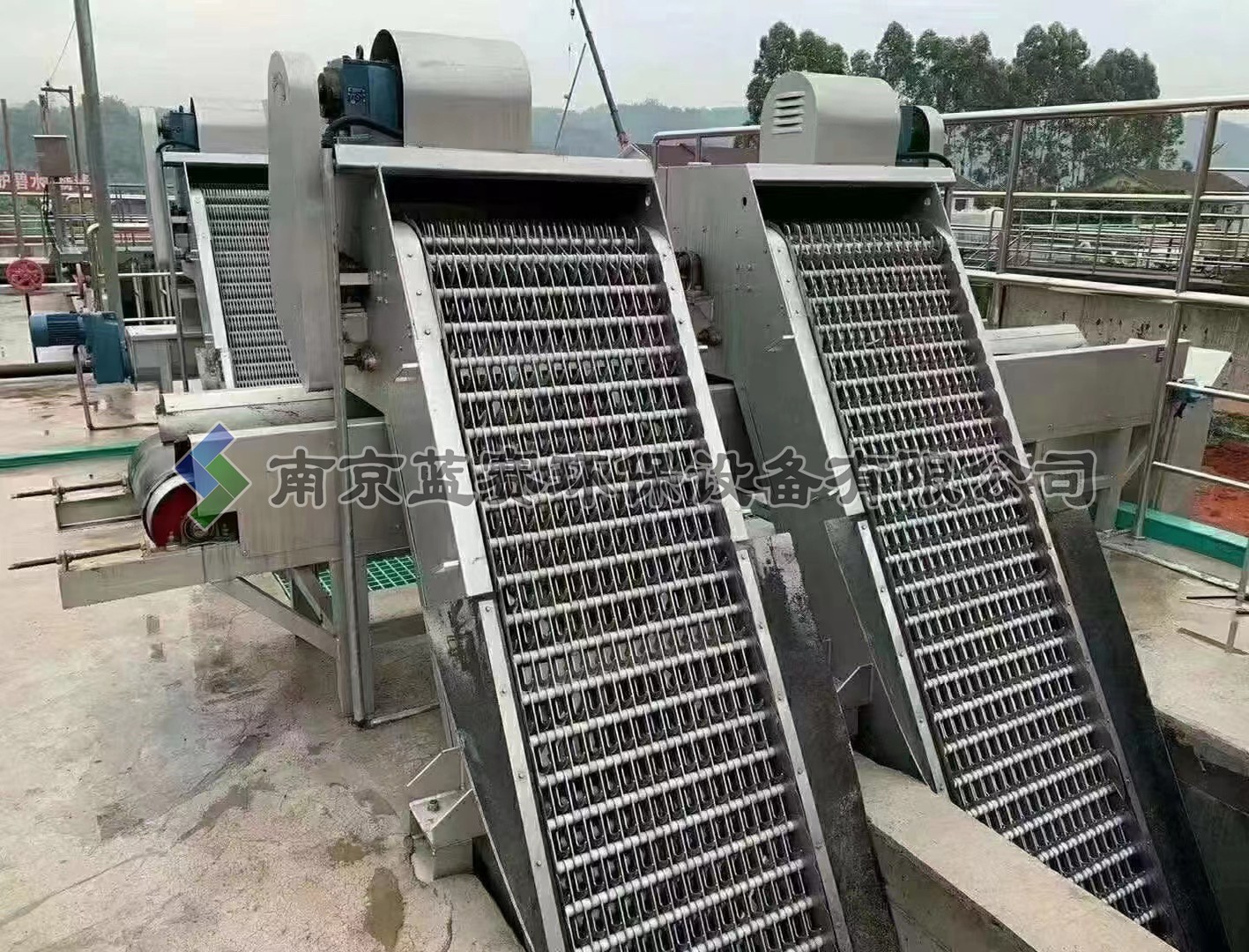

回转式细格栅除污机是污水处理流程前端的核心预处理设备，其现场安装质量直接关系到设备长期稳定运行与除污效率。以下是关键安装步骤及注意事项：
一、 安装前准备
1. 基础复核： 严格对照图纸，检查土建预留沟渠尺寸(宽度、深度)、预埋件(导轨支撑板、驱动支座螺栓)位置、标高及水平度，误差需符合设备要求(通常水平度≤3mm/m)。清除坑内杂物、积水。
2. 设备验收： 开箱检查主机、导轨、齿耙组件、驱动装置、冲洗系统等主要部件及紧固件是否齐全，有无运输损伤。
3. 现场布置： 规划好吊装区域、部件临时堆放区及安全通道，确保吊车(通常需10吨以上)站位稳固。
二、 主体安装
1. 导轨安装： 这是安装精度的核心。将两侧导轨分段吊入沟渠，精确调整其：
* 平行度： 确保两导轨在全长范围内平行(间距误差≤±5mm)。
* 垂直度： 导轨安装面需与水平面垂直(≤2mm/m)。
* 水平度： 导轨顶面应水平(≤2mm/m)。
* 直线度： 单根导轨全长直线度误差≤3mm。调整合格后牢固焊接或紧固于预埋件上。
2. 机架与驱动装置： 吊装主框架(含上、下链轮轴)就位，确保其中心线与沟渠中心线重合。安装减速电机及驱动链轮，调整驱动轴水平度及与从动轴的平行度，张紧传动链条。
3. 齿耙与牵引链： 在导轨上铺设牵引链条(或尼龙绳)，按顺序安装齿耙组件。关键点： 确保每个齿耙与下部栅条间隙均匀(通常3-5mm)，运行时无卡阻、刮擦现象。连接并张紧牵引链条(适度下垂量)。
三、 辅助系统安装
1. 冲洗系统： 安装高压冲洗水管及喷嘴，对准齿耙污物携带面，调整喷射角度和压力(通常0.4-0.6MPa)，确保卸渣干净。管路试压无泄漏。
2. 电气与控制系统： 按图敷设电缆，连接电机、液位差计/定时器、现场控制箱等。接线牢固规范，做好防水防潮。电机转向需确认(从驱动端看，链条应向上运动)。
四、 调试与验收
1. 手动盘车： 断电状态下，手动盘动减速机输入轴数圈，检查整个系统(链条、齿耙、导轨)转动是否灵活平稳，无异常声响或卡滞。
2. 空载试运行： 点动后启动电机，低速运行至少2小时。重点观察：
* 齿耙运行轨迹是否平直，与栅条、侧板间隙恒定。
* 链条/尼龙绳张紧适度，无跳齿、脱轨。
* 轴承、减速机温升正常(一般≤70℃)，无异常振动噪音。
* 冲洗水喷射位置准确有效。
3. 负载运行与验收： 通水后，检查除污效果(栅渣清除率)、卸渣顺畅度，测试液位差/定时控制功能。记录各项运行参数，确认符合设计要求及规范后签字验收。
安全提示： 全程遵守安全规程，吊装设警戒区，沟渠作业防坠落，电气操作持证并断电挂牌。精准的安装是设备高效、低故障率运行的基础保障，务必精益求精。具体参数需严格参照厂家技术文件。
